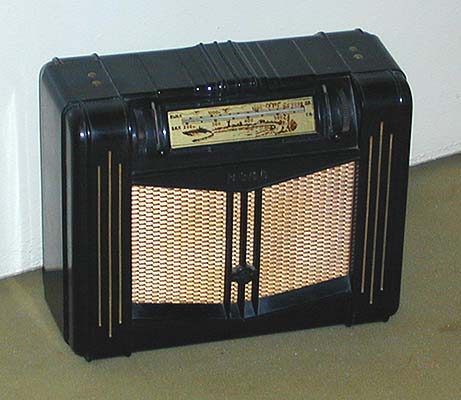

"Новь"

Набор ламп:
1А2П, 1К2П, 1Б2П, 2П1П .

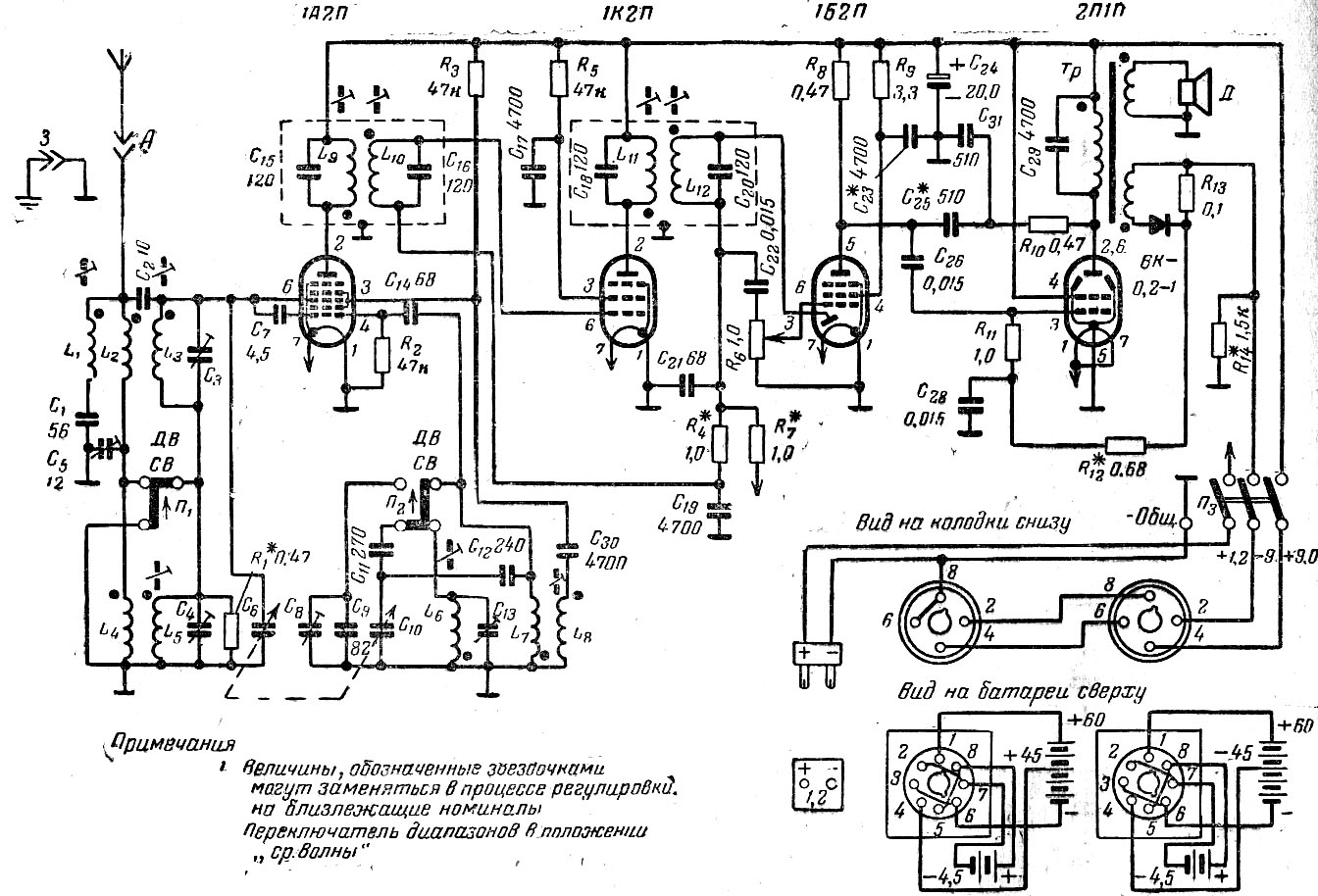

Принципиальная схема здесь.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

Диапазоны принимаемых волн...................................ДВ 150-415 КГц (2000-723 м)
СВ 520-1600 КГц (577-187 м)

Промежуточная частота .................................................................................. 465 КГц

Чувствительность, не хуже.............................................................................. 400 мкВ

Избирательность по соседнему каналу, при расстройке на 10 КГц,не менее..20 дБ

Потребляемая мощность при работе от сети ....................................................... 6 Вт

Расход тока от батарей ........................................................ 10 мА накал, 10 мА анод

Выходная мощность ............................................................................................ 0,1 Вт

Габариты.................................................................................................... 250х210х115

Масса..................................................................................................................... 2,7 Кг
