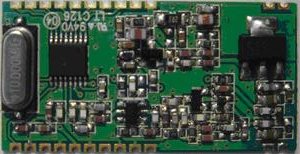

Радиомодули       источник         <<<назад

---

Приемники: RFM01-433-D, RFM01-433-S1, RFM01-433-S2
RFM01-868-D, RFM01-868-S1, RFM01-868-S2



    * чувствительность: -109дБм
    * дальность связи с передатчиком RFM02: 300м / 200м
    * максимальная скорость передачи данных: 115,2кбит/с
    * программируемая полоса пропускания: 67кГц...400кГц
    * шаг частот: 2,5кГц
    * интерфейс управления: SPI
    * ASP, DQD, ARSSI/DRSSI
    * FIFO RX-буфер: 16кбайт
    * напряжение питания: 2,2В…5,4В
    * ток потребления в рабочем режиме: 9мА / 10,5мА
    * ток потребления в режиме ожидания: 3мА
    * ток потребления в режиме «сна»: 0,3мкА

---

Передатчики: RFM02-433-D, RFM02-433-S1, RFM02-433-S2
RFM02-868-D, RFM02-868-S1, RFM02-868-S2



    * выходная мощность: 8дБм / 5дБм
    * дальность связи с передатчиком RFM02: 300м / 200м
    * шаг частот: 2,5кГц
    * максимальная скорость передачи данных: 115,2кбит/с
    * программируемая девиация: 30кГц...210кГц с шагом 30кГц
    * интерфейс управления: SPI
    * напряжение питания: 2,2В…5,4В
    * ток потребления в рабочем режиме: 23мА / 25мА
    * ток потребления в режиме ожидания: 1,5мА
    * ток потребления в режиме «сна»: 0,3мкА

---

Трансиверы: RFM12-433-D, RFM12-433-S1, RFM12-433-S2
RFM12-868-D, RFM12-868-S1, RFM12-868-S2
RFM12B-433-D, RFM12B-433-S1, RFM12B-433-S2
RFM12B-868-D, RFM12B-868-S1, RFM12B-868-S2



    * выходная мощность: 8дБм / 7дБм
    * чувствительность: -102дБм
    * скорость приема данных: 115,2кбит/с
    * программируемая девиация: 15кГц...240кГц
    * программируемая полоса пропускания: 67кГц...400кГц
    * ASP, DQD, ARSSI/DRSSI
    * интерфейс: SPI
    * FIFO RX-буфер: 16кбайт
    * два FIFO TX-буфера по 8кбайт
    * радиус действия аналогичным трансивером: 100м...300м
    * напряжение питания RFM12: 2,2В…5,4В
    * напряжение питания RFM12B: 2,2В…3,8В
    * ток потребления в режиме передачи: 21мА...24мА
    * ток потребления в режиме приема: 10мА...16мА
    * ток потребления в режиме ожидания: 0,62мА
    * ток потребления в режиме «сна»: 0,3мкА

---

Мощные трансиверы: RFM12BP-433 и RFM12BP-868



    * выходная мощность: 500мВт
    * чувствительность: -118дБм
    * дальность связи с трансивером RFM12BP: 3000м
    * шаг частот: 2,5кГц
    * максимальная скорость передачи данных: 115,2кбит/с
    * программируемая девиация: 15кГц...240кГц с шагом 30кГц
    * программируемая полоса пропускания: 67кГц...400кГц
    * интерфейс управления: SPI
    * напряжение питания: 2,2В…3,8В и 8В...12В
    * ток потребления в рабочем режиме: 20мА и 260мА
    * ток потребления в режиме ожидания: 0,62мА
    * ток потребления в режиме «сна»: 0,3мкА

---

Все радиомодули рассчитаны на рабочий диапазон температур: −40°C…+85°C.
Статья в pdf Техническое описание [314Kb]
Источник: Терраэлектроника
