О, cколько же изрезано людьми радиоткани
в попытках рассмотреть,
кто же там внутри говорит и поет!На электроакустический преобразователь ложится практически непосильная задача. Способность воспроизвести без заметных искажений все звуки природы, закодированные в электрических сигналах и законсервированные в звукозаписях - этого добиваются и не могут добиться разработчики, начиная с первых образцов, и по сию пору. Недаром в старые времена и назывались они "репродукторами" - т.е. устройствами, призванныи восстановить звуковой продукт. Названия и принципы менялись неоднократно - были они также и рупорами, и "тарелками", и "колоколами", и динамиками, и громкоговорителями, и головками прямого излучения, и драйверами, входили в состав колонок и акустических систем. Но их центральное положение по вкладу в качество звучания аппаратуры не может быть оспорено.
 |
А начиналось все с электромагнитных преобразователей со стальной мембраной. Катушка из тонкого медного провода помещалась на постоянный магнит. Известные со времен телефона Белла, в 10-20-х годах прошлого века они использовались в наушниках (фото слева), называвшихся по-старинке "телефонными трубками". Такая же конструкция спрятана в основании одной из первых моделей рупорного громкоговорителя для массового прослушивания радиопередач (модель "ДП", 1924 год - фото справа). Здесь она дополнена рупором - высокоэффективным механическим усилителем звуковых колебаний. |
 |
 |

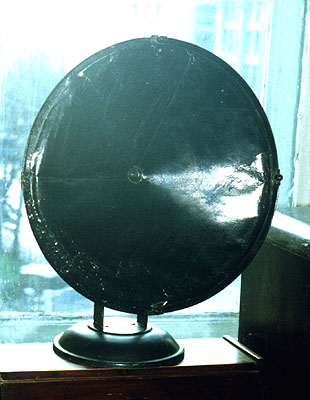

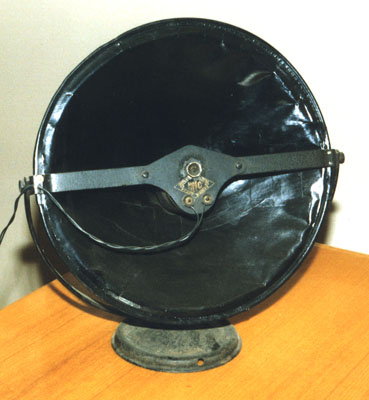

Следующим поколением "говорящих" стали диффузорные электромагнитные репродукторы. В них для усиления звука использовался конический диффузор из проклеенной бумаги. Колебания мембраны передавались на него с помощью иглы. А небольшая рукоятка в центре, поджимавшая при завинчивании подвижную систему, служила механическим регулятором громкости. Глядя на их экзотический вид, невольно вспоминается фраза, высказанная одним из персонажей фильма прошлых лет - "Сомневаюсь я, что эта сковорода заговорит!" Но они говорили - говорили в коммуналках и деревенских избах, в клубах и читальнях, передавая новости и концерты, тревожные фронтовые сводки второй мировой... |
 |
 |

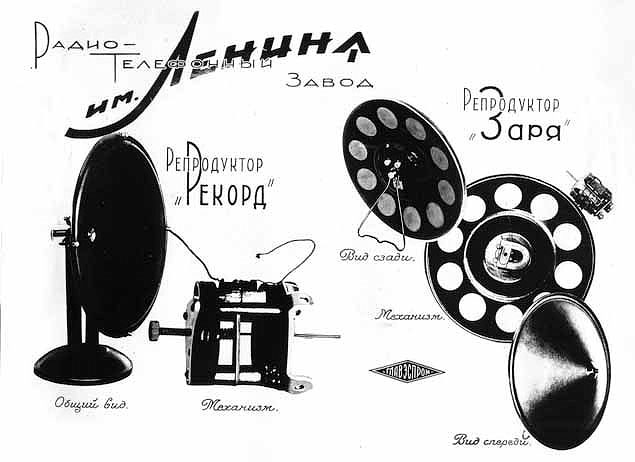

Помимо проводных сетей вещания, "тарелками" комплектовались и первые ламповые радиоприемники 20-30-х годов (на фото слева - ЭЧС-2), первые телевизоры с механической разверткой (справа - телевизор Б-1). Разные модели подобных репродукторов ("Рекорд", "Зорька", "Пролетарий") выпускались достаточно долгое время (до 50-х годов) в разных вариантах и разными заводами. В качестве примера приведены рекламные проспекты 30-х годов с сайта Новгородского телефонного завода. На них показаны некоторые выпускавшиеся модели "тарелок" и их внутреннее устройство. |
 |
 |
 |
 |
|
 |
В начале 30-х годов появляются электродинамические громкоговорители с подвижной катушкой - "динамики". Именно они впервые обеспечили приемлемое по качеству и громкости воспроизведение музыкальных программ. Их бумажные диффузоры были механически соединены со звуковой катушкой, находящейся в сильном магнитном поле. Оно создавалось большой катушкой, через которую проходил постоянный ток. На снимках показан динамик радиолы СВГ-К (1937 год) диаметром 250 мм и мощностью никак не меньше 10 Ватт. Черный ящичек, прикрепленный к нему - выходной трансформатор радиолы. |
 |
 |
Катушка подмагничивания потребляла изрядную энергию, абонентские громкоговорители с такими динамиками имели в составе конструкции сетевой блок питания. В приемниках катушка подмагничивания служила по совместительству дросселем фильтра выпрямителя анодного напряжения. Почему же в первых динамиках не примениялись постоянные магниты? Дело в том, что еще не производились высокоэффективные магнитные сплавы, и достаточно сильное магнитное поле мог создать только электромагнит. |
Динамики тех времен должны были обладать высокой акустической отдачей (чувствительностью), так как звуковые усилители тогда не могли обеспечить большую электрическую мощность. Качество звучания лучших образцов динамиков с подмагничиванием столь высоко, что некоторые любители до сих пор отдают предпочтение именно таким старым динамикам при прослушивании музыки на современой цифровой аппаратуре. Справа показан массивный динамик приемника "Ленинград" (1947 год). |
 |
 |
Особенно насущной в довоенные годы была проблема качественного озвучивания больших залов и кинотеатров. Динамик с бумажным диффузором не может эффективно воспроизводить высшие частоты звукового диапазона. Для этой цели на ленинградском заводе "КИНАП" были разработаны динамические головки с небольшой полимерной мембраной и постоянным магнитом, работающие в комплекте с алюминиевым рупором. Такие акустические системы работали в кинотеатрах вплоть до 90-х годов прошлого века. На фото слева - колонка 30А-230 с рупорным драйвером 1А-20 (справа). |
 |
 |
На двух последних снимках показаны достаточно современная динамическая головка эллиптической формы и абонентский громкоговоритель - наследник "говорящих тарелок". Кроме электромагнитных и электродинамических, с 70-х годов прошлого века стали использовать также электростатические излучатели звука. При неплохом качестве звучания на средне-высоких частотах, они требуют высоковольтного источника питания. |
 |
А разработанные примерно тогда же плазменные громкоговорители так и остались пока лабораторной экзотикой. Таким образом, продолжается жизнь "старого доброго" динамика.
(c) В.Брусникин, 2001
