Часть 2.





  Купроксные вентили.
Твердотельные выпрямители на основе закиси меди. Одни из первых полупроводниковых приборов - известны с 1930-х годов.
Слева - 1СБ (1946 год), справа - МКВ4-1 (1963 год).



Купроксные вентили КВПМ-02-1.
Применялись в серийной аппаратуре 50-х годов
(
"Искра", "Новь")



Селеновые выпрямители с открытыми шайбами.
1930-е - 1950-е годы. Выпрямляющий слой на основе селенового напыления. Шайбы большего диаметра обеспечивали больший выпрямленный ток, обратное напряжение вентиля определялось количеством шайб.
Применялись в приемниках
АРЗ-49, Москвич-В
и некоторых других.



  Селеновые выпрямительные мосты закрытой конструкции. (конец 1950-х - 1970-е годы).
Шайбы квадратной формы уложены в алюминиевый корпус и соединены по схеме мостового выпрямителя.
Применялись в подавляющем большинстве приемников 1960-х годов вплоть до последних ламповых моделей 1970-х.
Сверху АВС-80-260М, внизу АВС-120-270М



  Первые отечественные кремниевые и германиевые диоды. (1950-1960-е годы)
Левый столбец - стабилитрон Д808, плоскостные выпрямительные диода Д7Ж, Д205, Д305, справа - точечные германиевые Д9Б, Д2Е, Д2Б, ДГ-Ц21, ДГ-Ц24.



Первые отечественные транзисторы.

Диффузионно-сплавные плоскостные германиевые
П1А (1957 год, завод "Светлана"), П3А (1957 год).
Фото saphir

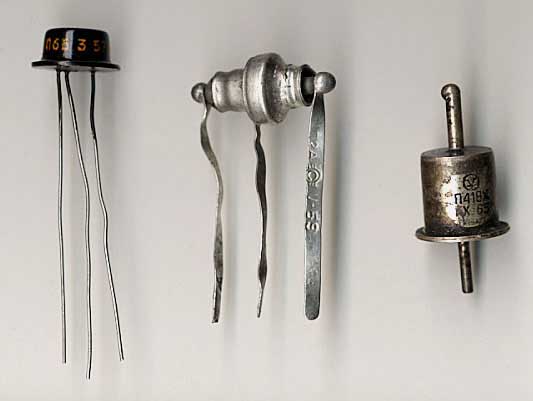

Первые отечественные транзисторы
(продолжение).

Диффузионно-сплавные плоскостные германиевые
П6Б, П2А, П418Ж
Фото saphir



Ранние отечественные транзисторы.
(1960-е годы)
Диффузионно-сплавные плоскостные германиевые П13, МП39, П4Б, П201Э, П4БЭ.
