Интересные радиолампы. Часть 1.

1. ГУ-4. Одна из первых отечественных генераторных радиоламп. 1950 г.
2. СО-244. Оконечный пентод из серии "малгабов". 1938 год.
3. ГИ-3. Это не 6П6С с двумя "рогами", а модуляторный монотриод. 1954 год.

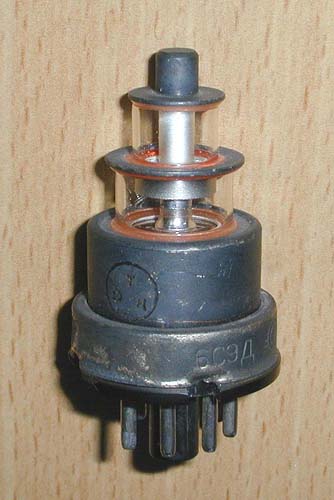

4. 6С9Д. Лампа в исполнении "маячок". 1965 г.
5. 6П37Н. Что это - металлическая лампа или нувистор? 1973 г.

1. Бареттеры. Предназначены для стабилизации тока накала (например, в схемах с последовательным соединением нитей накала). На фото: 0,45Б5,5-12, 0,85Б5,5-12, 1Б-9.
2. Термопарная вакууметрическая лампа. Через верхнюю трубку присоединяется к откачиваемому объему для контроля уровня вакуума по теплопроводности. На фото - ЛТ-4М, указан рабочий ток нагревателя.
3. Миниатюрные СВЧ-лампы. На фото - триод 6С21Д в резонаторе (частота резонатора настраивается красным винтом) и диод 6Д16Д.
4. Отечественные радиолампы с цоколем RCA. На фото - 10П12С, 7Ж12С, 10Ж12С. Где применялись лампы со столь нестандартным цоколем и накалом?

1. Что внутри? Октальная металлическая лампа отечественного производства покрыта алюминиевой краской и не имеет никакой маркировки.
2. Мощное вакуумное реле. NARVA 220 V 10 A. Ток управления 12 мА. Одно из "чудес" электровакуумной техники. Сделано в ГДР.
3. Отечественные фотоэлектронные приборы. На фото - ЦГ-4 (один из первых серийных цезиевых фотоэлементов), ФЭУ-1 (первый фотоэлектронный умножитель с тремя электродами), ФЭУ-3, более современные многоэлектродные фотоумножители ФЭУ-35 и ФЭУ-26. Первые три применялись в кинопроекционной аппаратуре 1930-1970 годов для воспроизведения звуковой дорожки фильмов. Последние - были незаменимы в физических экспериментах для регистрации одиночных фотонов.
4. 6П21С. Наряду с лампой 4П1Л, является наиболее поздней разработкой достаточно мощной прямонакальной лампы, пригодной для аудио. Кто-нибудь применял ее? Напишите, пожалуйста, ваши впечатления.

6Ф-7. Эта частотнопреобразовательная лампа своей маркировкой напоминает о периоде (конец 1940-х), когда в написании типов использовался дефис. Уникальное сочетание: баллон ламп серии малгабов смонтирован на цоколе октальной металлической радиолампы. Московский электроламповый завод, 1961.

6Н8С. Помимо использования цоколя с металлическим обрамлением для лучшего теплоотведения, эта версия широко распространенной лампы характерна наличием отверстий в анодах. Данная разновидность оптимизирована для импульсно-переключающего режима
работы и использовалась в первых отечественных ЭВМ. Московский электроламповый завод, 1962.

6Б8М. Кто теперь помнит, что маркировка первых версий этой лампы имела на конце букву "М", аналогично лампам малогабаритной серии (2К2М, 2Ж2М)... Тем более, что ее внешняя и внутренняя арматура почти полностью совпадает с батарейными "предками". Завод "Светлана", 1949.

СО-182. Один из первых отечественных пентодов, разработанный на Ленинградском заводе "Светлана". Цоколь стандартизован с немецкими лампами тех времен,
напряжение косвенного накала - 4 Вольта. 1938 год.

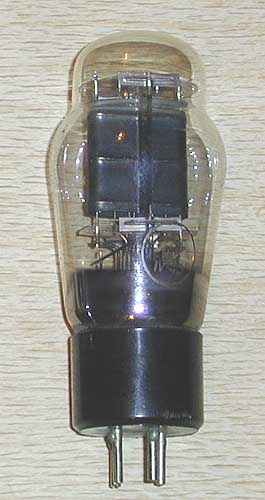

УО-186. "Знаменитый" прямонакальный триод, высочайшая линейность которого до сих пор приводит в трепет аудиофилов. Завод "Светлана", 1940.

Вакуумные термисторы.
ТП-2/0,5, ТП6-2, ТВ-5 (прямого подогрева), СТ3-21 (косвенного подогрева).
Термисторы прямого подогрева служили для стабилизации тока. В отличии от бареттеров, применялись в слаботочных, сигнальных цепях.
Термисторы косвенного подогрева имеют две нити накала в тепловом контакте - ток в первой нити управляет сопротивлением второй.

Тиратроны с горячим катодом.
Газонаполненные переключающие приборы с триггерным эффектом. Предназначались для построения, импульсных и пересчетных схем. Принцип работы основан на скачкообразном управлении газовым разрядом между анодом и катодом с помощью управляющих электродов.
ТГ1-0,1/1,3, ТГ1-0,1/0,3, ТГ3-0,1/1,3.

Тиратроны с холодным катодом.
В отличие от тиратронов с горячим катодом, не требуют энергии на подогрев.
ТХ-3Б, МТХ-90.

УБ-110. Прямонакальный триод, широко применявшийся в приемной аппаратуре конца 1920-х - начала 1930-х годов. Интересен поперечным расположением прямоугольного анода. Напряжение накала - 2 Вольта.
Ленинградский завод "Светлана"

Декатроны.
Газонаполненные пересчетно-индикаторные приборы.
Электродами служат анод и три изолированных друг от друга групповых катода (основной и два переносящих подкатода), расположенных по окружности. Штырьки подкатодов перемежаются, их торцы образуют своеобразный экран. Индикация состояния меняется при перескакивании по ним свечения разряда. Широко использовались в 1940-1950-х годах в устройствах пересчета и индикации (контроль количества изделий в промышленности, счетчики ионизирующих излучений и пр.) В отличие от тиратронов, осуществляют десятичный пересчет.
На фото: А106, А101, ОГ3, ОГ7.

Цифровые газоразрядные индикаторы тлеющего разряда.
Светящийся катод этих приборов имеет форму индицируемых знаков - цифр, букв и др. символов. Широко применялись в блоках индикации первых вычислительных машин и устройств контроля. На фото: ИН-1, ИН-12А, ИН-4, ИН-14, ИН-2, ИН-17, ИН-16.
1940-1950-е годы.

Цифровые газоразрядные индикаторы тлеющего разряда.
Светящийся катод имеет форму сегментов отображаемых символов. Имеются и многоразрядные типы. Более экономичны, но требуют специальной дешифрации кода.
Применялись в большинстве устройств индикации (ЭВМ, калькуляторы, бытовая техника и многое другое).
Но фото: ИВ-27М, ИВ-1, ИВ-3А, ИВ-6, ИВ-16.
1950-1960-е годы.

Электроннолучевые индикаторы настройки зарубежных производителей.
Некоторые из них имеют 2 или даже 4 ("мальтийский крест") противолежащих индикаторных сектора.
На фото: EM5 (Tungsram), EM14 (Telefunken),
EM34 (Philips Miniwatt), EM4 (RWN).
