Интересные радиолампы

Часть 1, Часть 2, Часть 3





Лампы прямого электронного потока ГП-5, 6С20С.
Конфигурация электродов этих ламп служит для создания потока электронов в одном направлении (плоский катод, плоская сетка и торцевой анод). Этим они отличаются от обычных ламп коаксиальной конструкции и имеют перед ними некоторые преимущества (например, высоковольтность). Тетрод ГП-5 (с цоколем "магноваль") разработан для выходного каскада строчной развертки первых отечественных цветных телевизоров 1970-х годов. Между прочим, при работе такие лампы испускали опасное рентгеновское излучение, и ГП-5 в телевизоре была закрыта специальным защитным колпаком.



Пальчиковые электронно-лучевые индикаторы.
Первая из показанных имеет металлический экран внутри баллона, у двух остальных светящийся состав нанесен на стенку баллона изнутри. Первая имеет светящийся индикаторный сектор переменного раскрытия, остальные - индикаторные полосы переменной длины
На фото: 6Е1П, 6Е3П и ее прототип EM84 фирмы "Tesla".



"Алюминиевые шляпы"
Эти две лампы родственны по конструкции, но совершенно различны по назначению. ГУ-50 - широко известный лучевой тетрод для выходных каскадов радиопередатчиков, который "умельцы" издавна используют и для аудио. 12С3С - маломощный триод СВЧ диапазона. Их роднит наружная алюминиевая арматура и ввинчивающаяся в нее пластмассовая рукоятка, служащая для извлечения лампы из панели-гнезда.
Но фото: 12C3C, ГУ-50.



Газотрон ВГ-129.
Выпрямительная лампа, работающая на парах ртути. Разработанные в начале 30-х годов, газотроны широко применялись в мощных выпрямительных установках (передатчиках, радиоузлах, включая школьные, и даже небольших сварочных аппаратах). Газотроны работали с токами до десяти ампер, но требовали предварительного пятиминутного разогрева нити накала (если так можно назвать солидную спираль из вольфрамовой проволоки или ленты) для испарения ртути в баллоне. Этот газотрон имеет столь знакомый нам по осветительным лампам резьбовой цоколь. Мало кто знает, что такой цоколь впервые был предложен изобретателем лампы накаливания Томасом Эдисоном. С тех пор он носит название "Эдисон" и сохраняет первоначальные размеры.



Газонаполненные стабилитроны (стабиловольты).
Предназначены для стабилизации постоянного напряжения в пределах, задаваемых типом стабилитрона - от десятков до многих сотен Вольт. Стабилизация осуществляется за счет изменения площади разряда у катода. Интересен последний в ряду прибор - кроме редкого цоколя, он имеет третий, поджигающий электрод.
На фото: СГ3С, СГ201С, СГ15П-2, СГ302С
StR 100/40Z
фирмы WF (Восточная Германия).



Электронно-лучевые трубки статического отклонения.
Основное их применение - лабораторные приборы, такие как осциллографы и осциллоскопы, предназначенные для наблюдения формы электрических импульсов. В районе цоколя трубки расположена "электронная пушка", создающая электронный луч. После модуляции по интенсивности и отклонения с помощью соответствующих электродов он попадает на круглый флуоресцентный экран, на котором и наблюдается его перемещение. Трубки с большим временем послесвечения (до десяти секунд) в 1930-1960 годах служили для визуальной и фотографической регистрации быстропротекающих процессов ("лупа времени").
На фото: 8ЛО28И, 5ЛО38И.



Электрометрические лампы.
Спроектированные на максимальное входное сопротивление по управляющей сетке, эти лампы применялись в приборах для регистрации и измерения сверхмалых электрических потенциалов в физических экспериментах, биологии (при измерении биопотенциалов) и медицине (в электрокардиографах и энцефалографах ). Накал и анод питались обычно от батарей для обеспечения стабильности и помехозащищенности.
Но фото: ЭМ-4, 1Э1П.

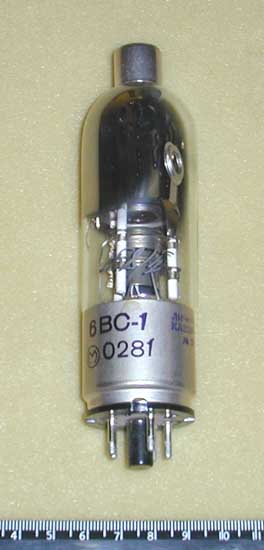

6ВС-1.
Экзотический прибор. Этикетка гласит: "электронно-лучевой стабилизатор высокого напряжения (до 40 кВ)".
Выпущен в 1981 году.



Двойные диоды в
ассортименте



Эти небольшого габарита лампы выполняли свою скромную детектирующую роль в приемной аппаратуре. Они применялись до 1970-х годов, несмотря на появление уже в 1930-х комбинированных радиоламп, содержащих, помимо усилительной части, по одному-двум, а иногда и трем диодам. Создается впечатление, что ресурс этих ламп бесконечен – автору никогда не попадались неисправные. Порой лампа с многократно ослабленной эмиссией вполне удовлетворительно работает в приемнике.

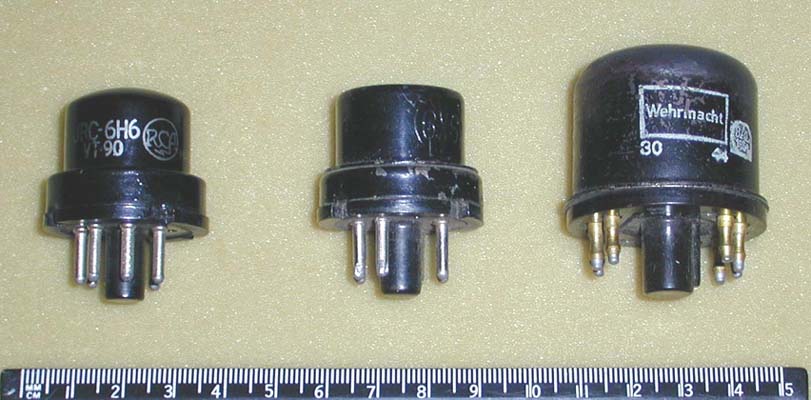

6H6 (RCA), 6Х6, EZ11 (Telefunken)

Одна из самых ранних – "американка" 6H6 (фирмы RCA), дата рождения – 1935 год. Она разработана одной из первых в "металлической" серии. Ненамного младше - отечественная 6Х6 (довольно редкая) - 1937 год. В наших довоенных супергетеродинах (6Н1, 9Н4, СВД-9) устанавливались именно такие лампы - как американские, так и отечественные.



Еще немного "моложе" – EZ11 фирмы “Telefunken”, Германия. Разнообразные лампы такой конструкции (“черепашки”, как их называют у нас) были основой немецкой радиотехники времен второй мировой войны. Именно об этом напоминает нанесенная на них надпись "Wehrmacht". Примерно к этому же времени относится и следующая стройная лампа – СВ2 фирмы “Valvo” c уменьшенным цоколем “паук”. Многочисленная группа ламп с подобным цоколем включала диоды с различным напряжением накала.


СВ2 (Valvo)

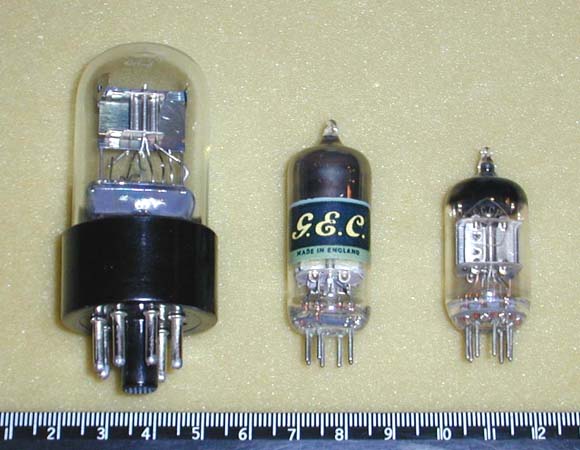

6Х6С, D77 (General Electric), 6Х2П

На последнем фото: широко распространенная у нас в 1950-х годах стеклянная версия - 6Х6С (использовалась в приемниках "Балтика", "Мир" и многих других) и ее пальчиковый аналог 6Х2П (крайний справа), который благополучно “дожил” до заката ламповой вещательной техники в середине 1970-х. Показанная на фото лампа (кстати, вполне заслуженно) несет "Знак качества СССР". В центре - ee прототип, лампа D77 английской фирмы "General Electric".
